R面取り加工について

R面取り+セミストレートカット

文字の輪郭をRに落し、やらわかい雰囲気に装飾した加工です。
材料厚みの約半分程度までがR面取りして見栄え良く見える範囲です。

R面取りは加工の都合上材料上部の内角はRになります。
また、Rの度合いによっては、そのままセミストレート落としを行うと内角がえぐれてしまう場合がございます。えぐれないように加工するため、輪郭線も内角をRにさせていただく場合がございますので、予めご了承ください。

仕様例

R面取り加工

文字サイズ: 高さ(h)=100 厚み(t)=10

R面取り(5mm)として、輪郭線の内側に5mmのオフセットが付きます。
※オレンジが面取り部・赤がセミストレート部
文字の太さは、R径×2以上は必要です。
(10Rを使う場合、10×2=20以上)
(5Rで良ければ、5×2=10以上)

R面取り加工 NG例

明朝体は特に横線が細くなっているので注意が必要です。
太めの明朝体でも、横線は太くなっていないことが多くあります。
必要な文字の太さが足りないと、文字のトップが削れて無くなってしまいます。

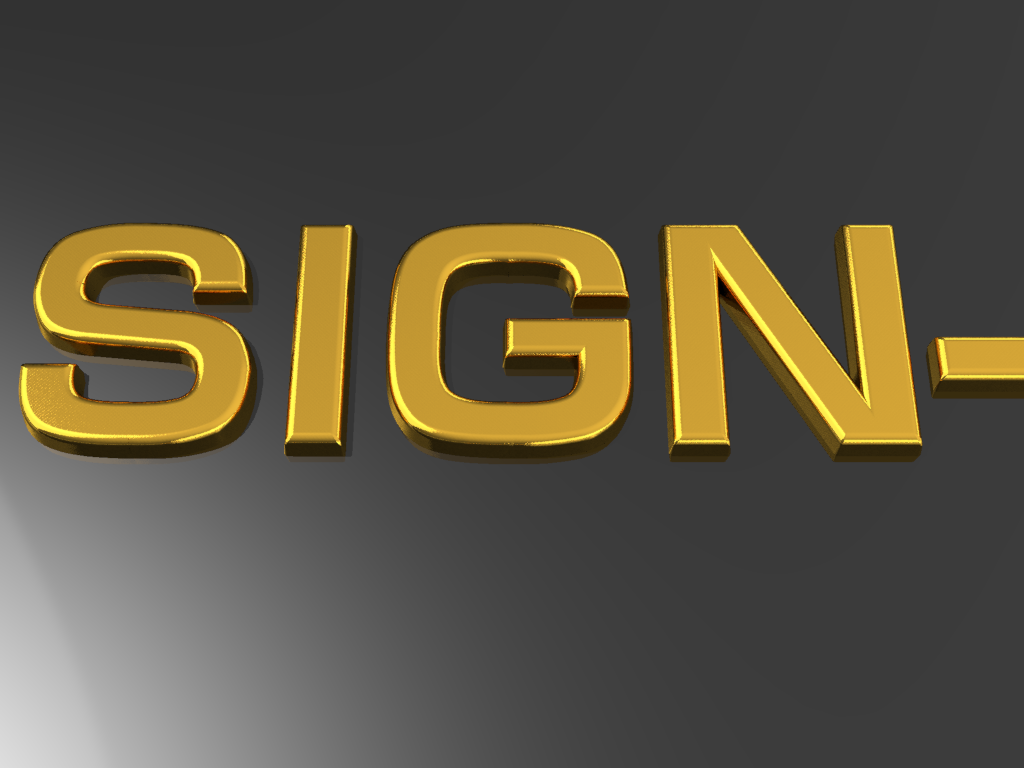

R面取り 5R ゴシック体
5R

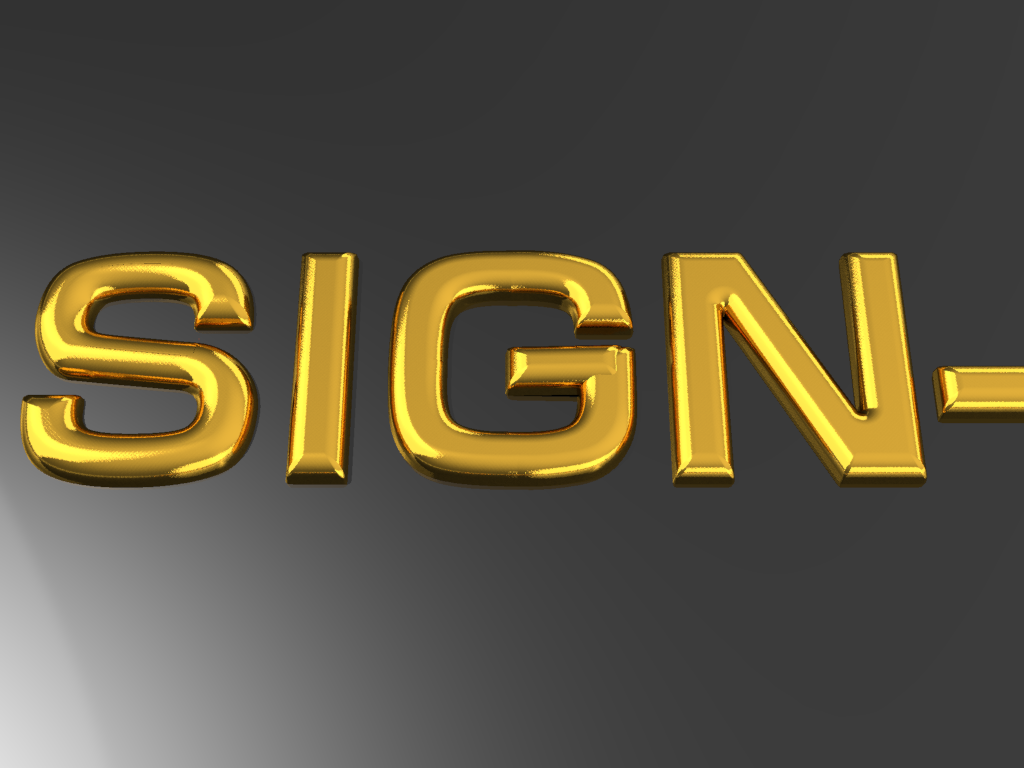

R面取り 10R ゴシック体
10R

向いている書体:丸ゴシック・角ゴシック
向いていない書体:明朝体

左図はゴシック体で製作したシミュレーション画像です。
10mm厚 100mm角

クリックで拡大

 10mm15mm20mm30mm
文字サイズ100mm150mm200mm300mm
オフセット1.72.43.14.5
R面取り径5
10
-
-
-
5
10
15
-
-
5
10
15
20
-
5
10
15
20
30
最小書体太R×2R×2R×2R×2
厚さ  10mm15mm20mm30mm
5RR面取り 5R 10mm厚R面取り 5R 15mm厚R面取り 5R 20mm厚R面取り 5R 30mm厚
10RR面取り 10R 10mm厚R面取り 10R 15mm厚R面取り 10R 20mm厚R面取り 10R 30mm厚
15R-R面取り 15R 15mm厚R面取り 15R 20mm厚R面取り 15R 30mm厚
20R--R面取り 20R 20mm厚R面取り 20R 30mm厚
30R---R面取り 30R 30mm厚

クリックで拡大

書体太 破線内側(オレンジ部
オフセット 破線外側(赤色部
面取り部 破線直線より上部
