セミストレート加工について

セミストレートカット

半角8度のセミストレート刃でカットします。
断面には8度の角度が付きますが、見た目はストレートカットとほぼ同じ仕上がりになります。文字の輪郭線は材料の上部になります。文字を正面から見て、後ろに行くほど広がっている状態になります 。

ルーター加工の場合、4Φ・6Φなどの太さを持ったドリル状の刃物を使ってカットして行くため、通常のストレートカットだと刃物Φの分だけ内角がRになってしまいます。
それを解消するのがセミストレートカットになります。
ストレートカットでは太さ的に刃物が入り込めない部分も、先端の細いセミストレート刃であればその心配はありません。

仕様例

セミストレート

H100 厚み10として
8度セミストレートカット
約1.7mmのオフセット
(仕上がりサイズ100+1.7+1.7)

※赤がセミストレート部

セミストレート 8度 ゴシック体

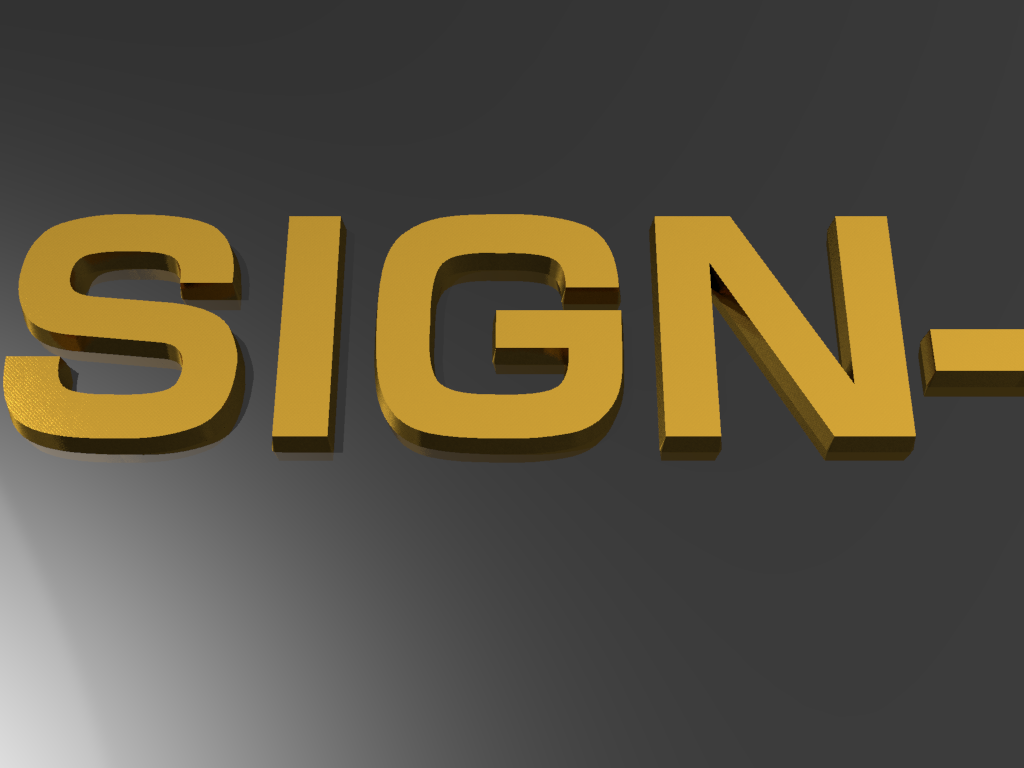

左図はゴシック体で製作したシミュレーション画像です。

クリックで拡大

但し、セミストレートカットで厚み30mmの場合、8度ではなく特殊仕様で5度のカットになります。
ストレートカットほどではございませんが、内角がRになります。予めご了承ください。

材料厚10mm15mm20mm30mm
文字サイズ100mm150mm200mm300mm
角度8度8度8度5度
オフセット1.7mm2.4mm3.1mm3.0mm
